حداکثر طول مجاز لاینر نوری بدون افت نور چقدر است؟ راهنمای کامل تفاوت لاینر12ولت، 24ولت و 220ولت:

تأثیر تراکم 120 و 240 LED و راهکارهای جلوگیری از افت نور را بخوانید.

روشنایی تهران تابش تولید، نصب و فروش متعلقات لاین نوری، با ما در تماس باشید.

💡چرا انتهای لاینر نوری کم‌نور می‌شود؟

شاید برای شما هم پیش آمده باشد که بعد از نصب لاینر نوری، ابتدای مسیر کاملاً پرنور باشد اما هرچه به انتهای آن نزدیک می‌شوید، شدت نور کاهش پیدا کند. این مشکل که با نام افت نور (Voltage Drop) شناخته می‌شود، یکی از رایج‌ترین چالش‌ها در اجرای نورپردازی خطی است.

⚠️نکته مهم اینجاست که افت نور به خود پروفیل آلومینیومی مربوط نیست؛ بلکه به نوع نوار LED، ولتاژ کاری، طول مسیر، کیفیت منبع تغذیه و نحوه سیم‌کشی بستگی دارد.

اگر از همان ابتدا طول مناسب را انتخاب کنید، نور لاینر از ابتدا تا انتها یکنواخت باقی می‌ماند و عمر تجهیزات نیز افزایش پیدا می‌کند.

✨افت نور در لاینر نوری چیست؟

افت نور زمانی رخ می‌دهد که ولتاژ در طول مسیر کاهش پیدا کند. در این حالت LEDهای ابتدای مسیر ولتاژ کامل دریافت می‌کنند، اما LEDهای انتهایی با ولتاژ کمتری روشن می‌شوند.

🚀نتیجه این اتفاق:

کاهش شدت روشنایی در انتهای مسیر

یکنواخت نبودن نور

افزایش دمای نوار LED

کاهش عمر LEDها

کاهش کیفیت ظاهری نورپردازی

هرچه جریان عبوری بیشتر باشد، افت ولتاژ نیز بیشتر خواهد بود.

🔥چه عواملی روی حداکثر طول مجاز لاینر نوری تأثیر دارند؟

برخلاف تصور بسیاری از افراد، فقط ولتاژ تعیین‌کننده نیست. عوامل زیر نیز نقش مهمی دارند:

ولتاژ کاری (12، 24 یا 220 ولت)

تراکم LED در متر(120 یا 240)

توان مصرفی هر متر

ضخامت برد مسی (PCB)

کیفیت چیپ‌های LED

کیفیت پاور یا درایور

سطح مقطع سیم تغذیه

دمای محیط.

📌حداکثر طول مجاز لاینر 12 ولت چقدر است؟

لاینرهای 12 ولت بیشتر در پروژه‌های کوچک مانند کابینت، ویترین، لاینر با طول کوتاه تر و در کل نورپردازی‌های کوتاه استفاده می‌شوند.

دلیل اصلی محدود بودن طول اجرا، جریان بالاتر نسبت به سیستم 24 ولت است. هرچه جریان بیشتر باشد، افت ولتاژ سریع‌تر رخ می‌دهد.

اگر تراکم نوار LED برابر با 120در متر باشد؛

طول پیشنهادی با تغذیه از یک سمت: حداکثر 5 متر

در این شرایط معمولاً نور ابتدا و انتهای مسیر اختلاف محسوسی ندارد.

اگر تراکم نوار LED برابر با 240 LED در متر باشد:

طول پیشنهادی: تا 3 متر

چون تعداد LEDها دو برابر شده است، توان مصرفی و جریان نیز افزایش پیدا می‌کند و افت ولتاژ زودتر نمایان می‌شود.

اگر طول بیشتر از 5 متر باشد چه باید کرد؟

اگر مجبور به اجرای مسیر طولانی هستید، می‌توانید:

برق را از ابتدا و انتهای لاینر تزریق کنید.

مسیر را به دو بخش تقسیم کنید.

یا از سیستم 24 ولت استفاده کنید.

📌حداکثر طول مجاز لاینر 24 ولت:

در پروژه‌های حرفه‌ای، لاینر 24 ولت معمولاً انتخاب اول است؛ زیرا جریان کمتری نسبت به 12 ولت دارد و همین موضوع باعث کاهش افت ولتاژ می‌شود.

تراکم 120 LED در متر:

طول پیشنهادی: حداکثر 10 متر

تراکم 240 LED در متر:

طول پیشنهادی: 5 متر

اگر طول مسیر از این مقدار بیشتر شود، بهتر است تغذیه از چند نقطه انجام شود تا روشنایی در تمام مسیر یکنواخت بماند.

📌حداکثر طول مجاز لاینر 220 ولت:

لاینرهای 220 ولت به دلیل ولتاژ بالاتر، جریان کمتری برای انتقال همان توان نیاز دارند؛ به همین دلیل می‌توان آن‌ها را در مسیرهای طولانی‌تری اجرا کرد. در بیشتر محصولات 30 تا 50متر عملکرد مناسبی دارد.

البته این به معنای «عدم افت نور» نیست. کیفیت مدار داخلی، نوع LED، ضخامت برد و کیفیت ساخت همچنان تأثیر زیادی بر یکنواختی نور دارند.

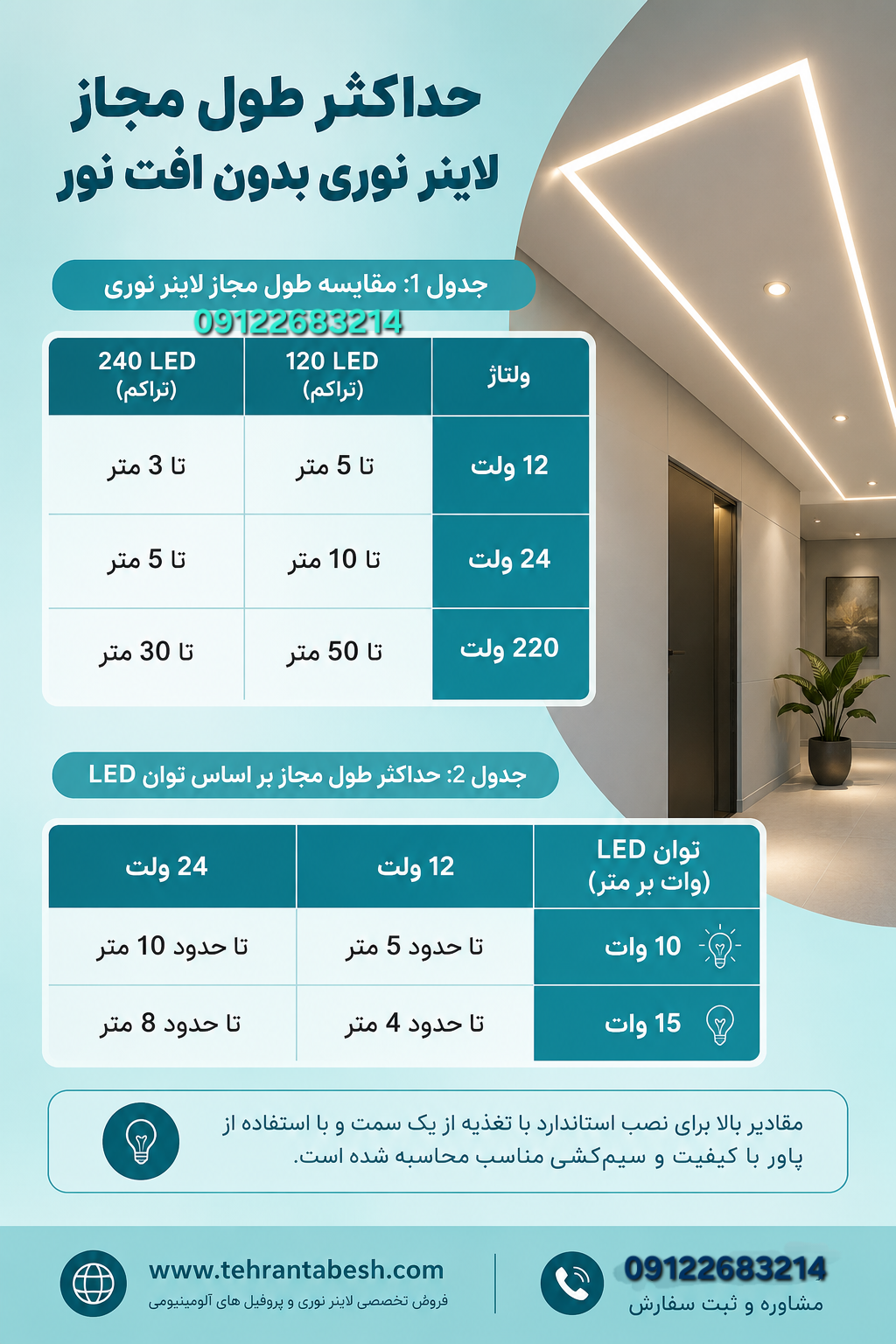

جدول مقایسه طول مجاز لاینر نوری:

 ولتاژ: 12

• 120 LED: تا 5 متر

• 240 LED: تا 3متر

ولتاژ: 24

• 120 LED: تا 10 متر

• 240 LED: تا5 متر

ولتاژ: 220

• 120 LED: تا 50 متر

• 240 LED: تا30متر

نکته مهم: این اعداد برای نوارهای LED باکیفیت، برد مسی استاندارد و نصب صحیح هستند. استفاده از محصولات بی‌کیفیت یا سیم‌کشی غیراصولی می‌تواند این مقادیر را کاهش دهد.

پرسش‌های متداول:

تراکم 120 LED یا 240 LED؛ کدام‌یک طول بیشتری بدون افت نور دارد؟

یکی از اشتباهات رایج این است که تصور می‌شود هرچه تعداد LED در هر متر بیشتر باشد، می‌توان لاینر را در طول بیشتری اجرا کرد. در عمل، موضوع برعکس است.

وقتی تراکم LED از 120 به 240 عدد در متر افزایش پیدا می‌کند، توان مصرفی و جریان عبوری نیز بیشتر می‌شود. این افزایش جریان باعث افت ولتاژ سریع‌تر در مسیر شده و در نتیجه، طول قابل اجرای لاینر بدون افت نور کاهش می‌یابد.

چگونه طول بیشتری اجرا کنیم، بدون اینکه افت نور ایجاد شود؟

اگر پروژه شما به طول بیشتری نیاز دارد، این روش‌ها مؤثر هستند:

1. تزریق برق از دو طرف لاینر

با تغذیه هم‌زمان ابتدا و انتهای مسیر، افت ولتاژ به شکل محسوسی کاهش می‌یابد.

2. تقسیم مسیرهای بلند

به‌جای اجرای یک شاخه 20 متری، آن را به چند شاخه کوتاه‌تر تقسیم کنید.

3. انتخاب ولتاژ مناسب

برای مسیرهای بلند، لاینر 24 ولت معمولاً عملکرد بهتری نسبت به 12 ولت دارد.

4. استفاده از پاور استاندارد

از پاور تا 30 درصد ظرفیت اضافه انتخاب کنید تا در بار کامل کار نکند.

5. استفاده از سیم با سطح مقطع مناسب

سیم نازک باعث افت ولتاژ بیشتر می‌شود، حتی اگر نوار LED کیفیت بالایی داشته باشد.

آیا لاینر 220 ولت بهترین انتخاب است؟

خیر. هرچند لاینر 220 ولت امکان اجرای طول‌های بیشتری را فراهم می‌کند، اما بهترین گزینه نیست، ضمنا طول عمر کمتری نسبت به 12ولت و 24ولت دارد.

اگر پروژه شما به نور یکنواخت، قابلیت دیمر، کیفیت بالای نور یا نورپردازی دکوراتیو نیاز دارد، لاینرهای 12 یا 24 ولت معمولاً انتخاب مناسب‌تری هستند.

🧠جمع‌بندی:

اگر طول اجرای لاینر کمتر از 5 متر است، لاینر 12 ولت انتخاب مناسبی خواهد بود.

اگر طول پروژه بین 5 تا 10 متر است، 24 ولت به دلیل افت ولتاژ کمتر و یکنواختی بهتر نور، گزینه حرفه‌ای‌تری محسوب می‌شود.

برای مسیرهای بسیار بلند، لاینر 220 ولت می‌تواند طول اجرای بیشتری را بدون کاهش محسوس روشنایی فراهم کند، به شرط آنکه از محصول باکیفیت و اجرای صحیح استفاده شود.

📊به جدول زیر توجه کنید:

حداکثر طول مجاز لاینر نوری بر اساس توان led:

توان ال ای دی 10 وات بر متر:

12 ولت: تا حدود 5 متر

24 ولت: تا حدود 10 متر.

توان ال ای دی 15 وات بر متر:

12 ولت: تا حدود 4 متر

24 ولت: تا حدود 8 متر.
